连接器|莫仕|莫仕连接器所生产的2.50mm间距Mini-Lock
线对板/线对线连接器是一款:完全遮盖的多功能线对板/线对线系统,可用于广泛的 2.50
毫米间距工业标准应用,包括直式和直角接头;Mini-Lock线对板连接器系列端子间距为2.50毫米,Mini-Lock线对板连接器系列产品长期畅销,
是许多应用场合的理想选择。Mini-Lock 线对板/线对线 2.50 毫米间距系统是一款久经验证的多功能产品,具有
TPA、压力锁紧、灼热丝等多种功能,可满足各种行业需求;Mini-Lock
线对板连接器系统所包含的具体产品系列为:15137系列|50752系列|51163系列|51164系列|53375系列|53426系列|53476系列|53517系列|57391系列|79758系列.

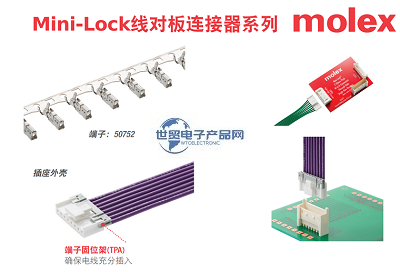

1、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品选型表(图片仅供参考):
端子 | 插座外壳 | 垂直针座/表面贴装 | 直接通孔插座头 |
直角针座/表面贴装 | 直角穿孔式插座头 | 成品电缆组件 | 预压接引线 |
------------------------------------------------------------------------------------------------
2、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品相关电气性能及参数:
Mini-Lock线对板连接器系列 | |
电气参数 | 参考信息 |
电压(更大值):250伏 | 包装: |
电流(更大值):3.5安(20 AWG) | 压接端子50752采用卷轴包装 |
接点电阻(更大值):20毫欧 | 51163 Rec HSG线壳和51164 TPA端子固位架采用袋装 |
介质耐压:1000伏交流 /1分钟 | 53517底座采用托盘包装 |
绝缘电阻(最小值):1000兆欧 | UL文件编号:E29179 |
机械参数 | CSA文件编号:LR19980 |
接点插入力(更大值):9.8牛 | 对配器件:53517 |
接点对外壳的抓握力(最小值):14.7牛 | 配套器件:51163,51164 |
对配力(更大值):58.8牛(8路) | 所用端子:50752 |
拔脱力(最小值):7.9牛(8路) | 设计计量单位:毫米 |
可插拔次数(更大值):30次 | 是否符合RoHS标准:是 |
物理参数 | 是否无卤素:否 |
外壳: | 是否符合灼热丝标准:是 |
PBTP UL94V-0(51163,51164) | |
PA66 UL94V-0(53517) | |
接点:铜合金 | |
电镀:预镀锡 | |
接触部位(最小值):0.9微米 | |
底座针脚:磷青铜 | |
电镀:预镀锡 | |
接触部位(最小值):1.0微米 | |
工作温度:-40至+ 105摄氏度 |
------------------------------------------------------------------------------------------------
3、Molex|Molex 连接器|莫仕|莫仕连接器-Mini-Lock 线对板连接器系统产品主要料号/型号:
Mini-Lock 线对板连接器系统--15137系列 | ||||
151370200 | 151370302 | 151370405 | 151370600 | 151370702 |
151370201 | 151370303 | 151370406 | 151370601 | 151370703 |
151370202 | 151370305 | 151370500 | 151370602 | 151370705 |
151370203 | 151370306 | 151370501 | 151370603 | 151370706 |
151370205 | 151370400 | 151370502 | 151370605 | 151370803 |
151370206 | 151370401 | 151370503 | 151370606 | 151370903 |
151370300 | 151370402 | 151370505 | 151370700 | 151371003 |
151370301 | 151370403 | 151370506 | 151370701 | 151371103 |
Mini-Lock 线对板连接器系统--50752系列|79758系列 | ||||
507528200 | 507528400 | 797582147 | 797582148 | |
Mini-Lock 线对板连接器系统--51163系列 | ||||
511630200 | 511630500 | 511630800 | 511631100 | 511631400 |
511630300 | 511630600 | 511630900 | 511631200 | 511631500 |
511630400 | 511630700 | 511631000 | 511631300 | |
Mini-Lock 线对板连接器系统--53375系列 | ||||
533750210 | 533750510 | 533750810 | 533751110 | 533751410 |
533750310 | 533750610 | 533750910 | 533751210 | 533751510 |
533750410 | 533750710 | 533751010 | 533751310 | |
Mini-Lock 线对板连接器系统--53426系列 | ||||
534260210 | 534260810 | 534261410 | 534269060 | 534269120 |
534260310 | 534260910 | 534261510 | 534269070 | 534269130 |
534260410 | 534261010 | 534269020 | 534269080 | 534269140 |
534260510 | 534261110 | 534269030 | 534269090 | 534269150 |
534260610 | 534261210 | 534269040 | 534269100 | 534269110 |
534260710 | 534261310 | 534269050 | ||
Mini-Lock 线对板连接器系统--53476系列 | ||||
534760210 | 534760510 | 534760810 | 534761110 | 534761410 |
534760310 | 534760610 | 534760910 | 534761210 | 534761510 |
534760410 | 534760710 | 534761010 | 534761310 | |
Mini-Lock 线对板连接器系统--53517系列 | ||||
535170230 | 535170530 | 535170830 | 535171130 | 535171430 |
535170330 | 535170630 | 535170930 | 535171230 | 535171530 |
535170430 | 535170730 | 535171030 | 535171330 |
------------------------------------------------------------------------------------------------
