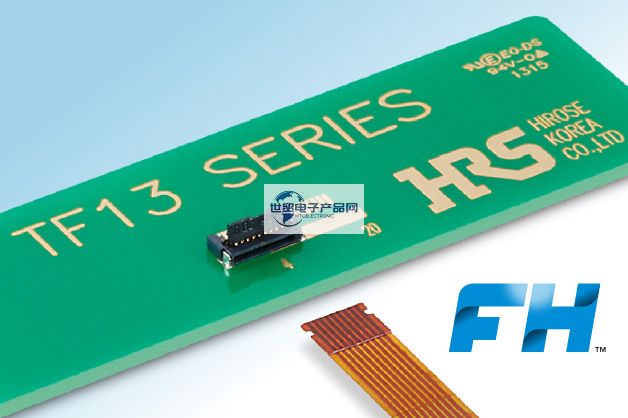

HRS|Hirose|广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器是一款：0.4mm节距，0.9mm高度，底部接触，后翻转/前轴™, FPC/FFC连接器;其主要特点是:1.后翻转/前轴™ 无论执行器操作如何，都能确保恒定的接触间隙。在插入FPC/FFC之前，可以关闭致动器。此外，由于致动器可以在关闭状态下交付和安装，因此降低了致动器损坏的风险。2.防止致动器脱落。每个端子都连接到致动器上，为致动器的整个长度提供支撑。这可防止执行器与壳体分离。3.FPC/FFC侧捕捉器设计TF13B（S）A系列采用了Hirose的FPC/FFC-侧捕捉器技术。这种设计特点使带标签的FPC/FFC能够放置在正确的位置，同时实现稳定性和出色的FPC/FFC保持力。4.容易插入FPC/FFC在FPC/FFC插入部件的四个侧面上都有锥度，可以顺利插入FPC/FFC。5.更大化电路板空间连接器的底面经过二次成型。这允许连接器下的PCB空间用于额外的PCB布线。6.拾取和放置安装以磁带和卷筒包装提供，与自动机器安装兼容。7.无卤素-用于生产本产品的所有材料和物质均符合无卤素标准*根据IEC 61249-2-21的定义，Br:更大900ppm，Cl:更大900ppm，Br+Cl:更大1500ppm。
1、HRS|Hirose|日本广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器的主要产品规格详情：
| 连接器类型 | PIN数 |
| 插座 | 6, 9, 10, 14, 16, 18, 20 |
| 安装间距 | 其他PIN数 |
| 0.4 mm | 开口间距 |
| 连接器长度(间距方向) | 0.4 mm |
| 4.2, 5.4, 5.8, 7.0, 7.8, 8.6, 9.4 mm | (安装部分)列数 |
| 连接器高度 | 1 |
| 0.9 mm | 传输规格 |
| 连接器宽度(纵向) | 传输速度 |
| 3.0 mm | (Max.)使用温度范围 |
| 接触点位置 | 85 ℃ |
| 下接点 | (Min.)使用温度范围 |
| ZIF/Non-O ZIF/LIF | -55 ℃ |
| ZIF | (AC)额定电压 |
| 推荐的FFC/FPC | AC 50.0 V |
| FPC/FFC连接器 | (DC)额定电压 |
| FPC/FFC插入方向 | DC 50.0 V |
| 水平 | 额定电流 |
| 可动片方向 | 0.5 A |
| 背 |
------------------------------------------------------------------------------------------------
2、日本HRS|Hirose|广濑TF13BA系列0.4mm间距/0.9mm高度/下接触FPC连接器主要料号/型号：
| TF13BA-10S-0.4SH(800) | TF13BA-9S-0.4SH(800) | TF13BSA-16S-0.4SH(800) | TF13BSA-18S-0.4SH(800) | TF13BSA-20S-0.4SH(800) |
| TF13BA-6S-0.4SH(800) | TF13BSA-14S-0.4SH(800) |
------------------------------------------------------------------------------------------------
