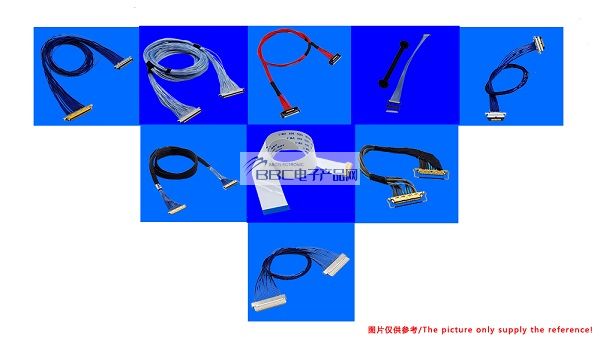

KEL USLS20-40极细同轴线束是一款:由KEL(日本科陆)公司生产的USLS系列中料号为USLS20-40|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USLS20-40|0.4mm间距|#38-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-2.jpg------------------------------------------------------------------------------------------------

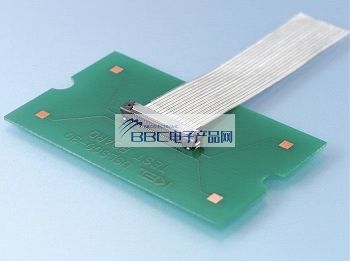

1、KEL(科陆)USLS20-40|0.4mm间距|#38-#46极细同轴线所使用的连接器 示意图及规格与特点

“USLS   系列”是用于0.4 mm间距极细同轴电缆(AWG#42)的压焊连接器;“USL   系列”它是一种堆叠连接类型。在手机等中,底板的密度越来越大,在底板的边缘安装连接器变得不可能。该产品确保了 0.35 mm 的有效配对长度配合长度并实现了   1.65 mm   的低剖面堆叠高度。它具有防撬结构,这是堆叠安装类型的问题。由于堆叠安装,在配合过程中具有出色的可加工性。该系列产品涵盖20、30和40极数。该产品的一大特点是它是一种无铅产品,采用无焊料连接和批量压焊式。通过准备堆叠类型,可以支持一侧底板侧连接器的直角   (USL) 和一侧底板侧连接器的直角 (USLS) 组合。此外,还可以在手机中的后接通电缆。
特征
连接器安装高度为1.65毫米,配合宽度为3.05毫米。
可以应对的微型同轴电缆(AWG#42)。
压接,因此提高了连接可靠性,并使连接器紧凑。
采用金属壳噪音对策和产品强度。
多点处提供接地端子传输特点/   EMS特性。
确保了0.35毫米的有效配对长度
底板镍屏障以防止焊料浮起。
压接后接通电缆可将电缆穿过φ4mm的细管。
提供特殊的提取夹具。

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下

我司可生产的 KEL 品牌类的同轴线连接器料号清单表
SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A



------------------------------------------------------------------------------------------------
4、极细同轴线束--KEL(科陆)USLS20-40|0.4mm间距|#38-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【KEL(科陆)USLS20-40|0.4mm间距|#38-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
