同轴线|MCC-生产JAE FI-JW40C|0.3mm间距|#42-#46极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

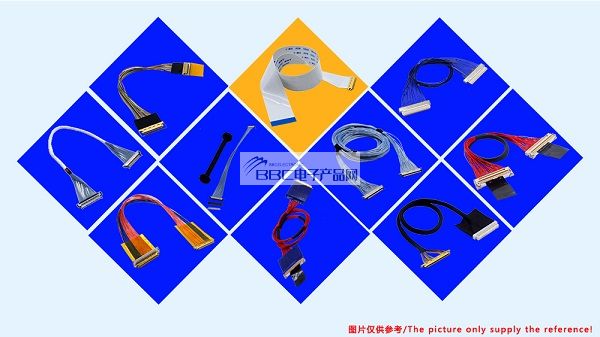

JAE FI-JW40C极细同轴线束是一款:由JAE(日本航空电子)公司生产的FI-JW系列中料号为FI-JW40C|接点间距:0.3mm的极细同轴连接器与可适配的极细同轴线(AWG):#42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-JAE(日本航空电子)FI-JW40C|0.3mm间距|#42-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).极细同轴线束-12.jpg

------------------------------------------------------------------------------------------------

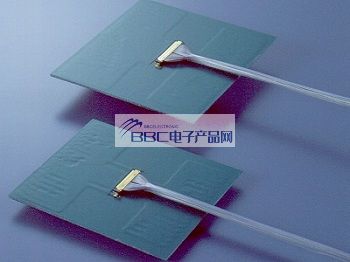

1、JAE FI-JW40C|0.3mm间距|#42-#46极细同轴线所使用的连接器 示意图及规格与特点FI-JW系列.jpg

近来,便携式设备已经变得更加紧凑和纤薄,因此需要一种连接器,其占据更少的安装空间,并且具有更紧凑的细同轴电线插头侧,其可以在线束组装之后穿过非常小直径的铰链。FI-JW系列是一款紧凑的薄型连接器,带插头,线束组装后可穿过直径非常小的铰链。
特征
插头侧可以穿过直径为3.7毫米的孔。线束组装后的铰链(40位置。AWG   #42)。
配合尺寸为3.2毫米深,17.3毫米宽(40磅。),身高都达到了1.65mm。
通过0.35毫米的有效接触长度实现稳定连接。
在插头和插座的镀金接地触点上实现低接触电阻。
包含防错配键。
插头和插座之间有6个接地触点,增强了抗噪声特性。
适用电线:兼容AWG   #44和#42细同轴线。
支持自动安装,带插座压纹带。
插座上带有镍屏障的焊料迁移防止结构。

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的JAE公司的极细同轴线连接器料号或型号明细如下

我司可生产的 JAE 品牌类的同轴线连接器料号清单表
HD1P040MA1R6000HJ1P050MA1R6000FI-RC3-1A-1E-15000 FI-RC3-1B-1E-15000FI-RE21CL
FI-RE31CLFI-RE41CL FI-RE51CLFI-X30HL-BFI-JZ50C-R6000
FI-JW30C FI-JW40CFI-JW34CFI-JW50CFI-J30C5-T3000
FI-J40C5-T3000FI-X30C-NPBFI-X30MR-NPBFI-X30M-NPBFI-X30MA1

------------------------------------------------------------------------------------------------
4、极细同轴线束--JAE FI-JW40C|0.3mm间距|#42-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【JAE FI-JW40C|0.3mm间距|#42-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
