同轴线|MCC-生产KEL(科陆)SSL20-20SB|0.5mm间距|#36-#46极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

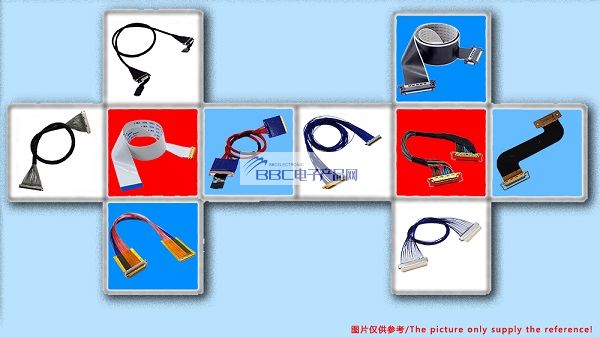

KEL SSL20-20SB极细同轴线束是一款:由KEL(日本科陆)公司生产的SSL系列中料号为SSL20-20SB|接点间距:0.5mm的极细同轴连接器与可适配的极细同轴线(AWG):#36 #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)SSL20-20SB|0.5mm间距|#36-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-15.jpg------------------------------------------------------------------------------------------------

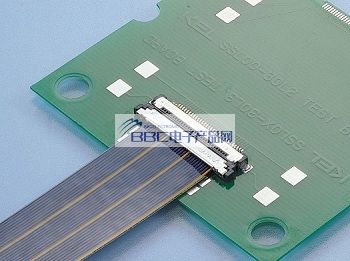

1、KEL(科陆)SSL20-20SB|0.5mm间距|#36-#46极细同轴线所使用的连接器 示意图及规格与特点

SSL系列是与超细同轴电缆(AWG#40)兼容的0.5mm间距压焊连接器,并且是业内通过压焊对超细同轴电缆进行批量连接的产品。该产品可应对近年来强调的环境问题(无铅)。该产品的传输特点,发挥了同轴电缆的特性,对应连接器金属壳将底板侧连接器的噪音功能提高产品强度并增强接地。
特征
安装高度为 1.4   mm,配合宽度为 6.08 mm 的紧凑型连接器。 (水平连接)
已经安装了应对的微型同轴电缆(AWG#40)。
压接,因此提高了连接可靠性,并使连接器紧凑。
采用金属壳噪音对策和产品强度。
多点处提供接地端子传输特点/   EMS特性。
有效配对长度长度为0.5毫米。

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下

我司可生产的 KEL 品牌类的同轴线连接器料号清单表
SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A



------------------------------------------------------------------------------------------------
4、极细同轴线束--KEL(科陆)SSL20-20SB|0.5mm间距|#36-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【KEL(科陆)SSL20-20SB|0.5mm间距|#36-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
