同轴线|MCC-生产KEL(科陆)USL20-40S|0.4mm间距|#38-#46极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

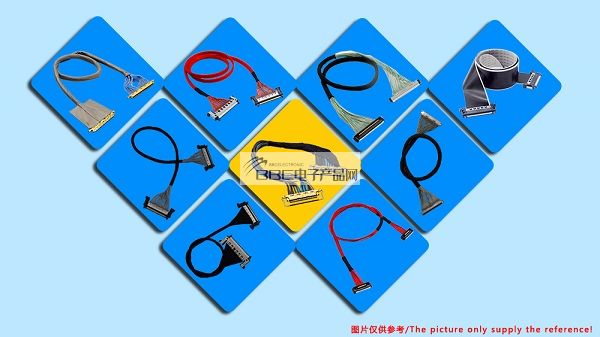

KEL USL20-40S极细同轴线束是一款:由KEL(日本科陆)公司生产的USL系列中料号为USL20-40S|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USL20-40S|0.4mm间距|#38-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-16.jpg------------------------------------------------------------------------------------------------

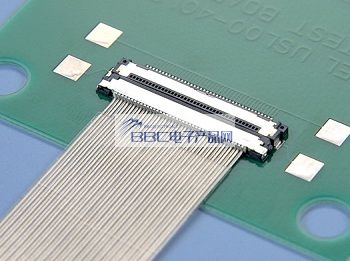

1、KEL(科陆)USL20-40S|0.4mm间距|#38-#46极细同轴线所使用的连接器 示意图及规格与特点

USL系列应对超细同轴电缆(AWG#42)兼容的0.4mm螺距压接连接器   由于KEL的高科技,超细同轴连接是通过压接的方式来加工;具有传输特点的完成品,其连接器具有特点。   在完成产品时要考虑到传输特性,以使同轴电缆的特性不会在连接器部分尽可能降低。具有传输特点的完成品,其连接器具有特点。底板侧连接器为直角型,电缆侧连接器为直型,极数为20、30和40极。
特征
连接器安装高度为1.0毫米,配合宽度为5.6毫米。
可以应对的微型同轴电缆(AWG#42)。
压接,因此提高了连接可靠性,并使连接器紧凑。
采用金属壳噪音对策和产品强度。
多点处提供接地端子传输特点/   EMS特性。
有效配对长度长度为0.5毫米。
提供特殊的提取夹具

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下

我司可生产的 KEL 品牌类的同轴线连接器料号清单表
SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A



------------------------------------------------------------------------------------------------
4、极细同轴线束--KEL(科陆)USL20-40S|0.4mm间距|#38-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【KEL(科陆)USL20-40S|0.4mm间距|#38-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
