同轴线|MCC-生产I-PEX 20373-R20T-06|0.4mm间距|#38-#46极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

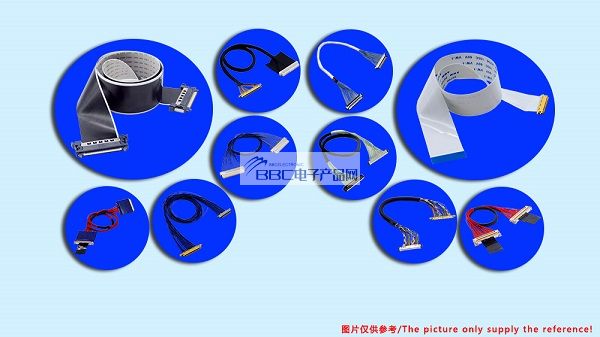

I-PEX 20373-R20T-06极细同轴线束是一款:由I-PEX公司生产的CABLINE®-SS/20373系列中料号为20373-R20T-06|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-I-PEX 20373-R20T-06|0.4mm间距|#38-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).


------------------------------------------------------------------------------------------------

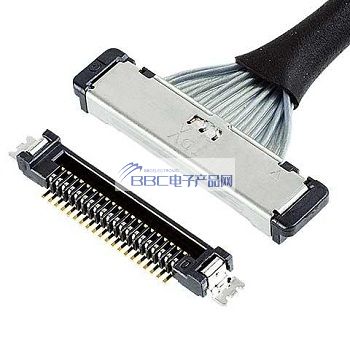

1、I-PEX 20373-R20T-06|0.4mm间距|#38-#46极细同轴线所使用的连接器 示意图及规格与特点CABLINE-SS-20373.jpg

窄型,坚固,垂直插拔,水平出线,能够承受较大电流(AWG#34)   间距0.4 mm,耐高温,耐高湿型可选
窄小型设计适于穿孔,电源供电用途用更大可配合AWG#34线缆使用
独特W-Point双触点设计,实现高接触可靠性
耐高温/高湿度(高压灭菌)可选
接点间距(mm):   0.400
Height: 1.85   Max (1.65 Nom.) ,
可提供Pin数: 10 14   20 30 32 35 40 50
极细同轴线(AWG):   #38 #40 #42 #44 #46
嵌合类型: 垂直

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的I-PEX公司的极细同轴线连接器料号或型号明细如下

我司可生产的I-PEX品牌类的同轴线连接器料号清单表
20907-005E-01 20907-010E-01 20847-020T-0120847-030T-01 20847-040T-01
 20680-020T-01 20680-030T-01 20680-040T-0120680-050T-0120680-060T-01
20878-030T-01 20878-040T-01 20634-210T-02 20634-112T-0220634-120T-02
 20634-130T-0220634-140T-0220634-150T-0220634-160T-0220454-220T
20454-230T20454-240T20454-250T-0120777-030T-01 20777-040T-01
 20532-030T-02 20532-034T-02 20532-040T-02 20532-050T-0220974-040T-01
 20373-R10T-06 20373-R14T-0620373-R20T-06 20373-R30T-06 20373-R32T-06
 20373-R35T-06 20373-R40T-06 20373-R50T-0620497-026T-30 20497-032T-30
 20497-040T-30 20497-050T-3020473-030T-10 20473-040T-10 20346-010T-32R
 20346-015T-32R20346-020T-32R20346-025T-32R 20346-030T-32R 20346-035T-32R
20346-040T-32R 20438-030T-01 20438-040T-01 20438-050T-0120320-R30T-11
20320-R40T-1120320-050T-11


------------------------------------------------------------------------------------------------
4、极细同轴线束--I-PEX 20373-R20T-06|0.4mm间距|#38-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【I-PEX 20373-R20T-06|0.4mm间距|#38-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
