同轴线|MCC-生产JAE FI-RE51CL|0.5mm间距|#36-#46 V-by-One极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

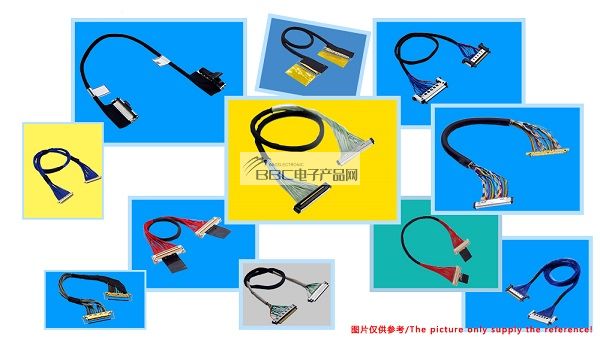

JAE FI-RE51CL极细同轴线束是一款:由JAE(日本航空电子)公司生产的FI-R系列中料号为FI-RE51CL|接点间距:0.5mm的极细同轴连接器与可适配的极细同轴线(AWG):#36 #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-JAE(日本航空电子)FI-RE51CL|0.5mm间距|#36-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).


------------------------------------------------------------------------------------------------

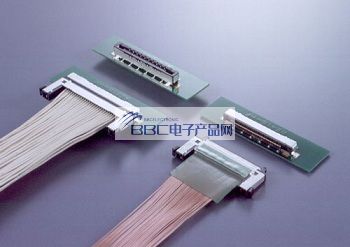

1、JAE FI-RE51CL|0.5mm间距|#36-#46 V-by-One极细同轴线所使用的连接器 示意图及规格与特点FI-R系列.jpg

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的JAE公司的极细同轴线连接器料号或型号明细如下

我司可生产的 JAE 品牌类的同轴线连接器料号清单表
HD1P040MA1R6000HJ1P050MA1R6000FI-RC3-1A-1E-15000 FI-RC3-1B-1E-15000FI-RE21CL
FI-RE31CLFI-RE41CL FI-RE51CLFI-X30HL-BFI-JZ50C-R6000
FI-JW30C FI-JW40CFI-JW34CFI-JW50CFI-J30C5-T3000
FI-J40C5-T3000FI-X30C-NPBFI-X30MR-NPBFI-X30M-NPBFI-X30MA1

------------------------------------------------------------------------------------------------
4、极细同轴线束--JAE FI-RE51CL|0.5mm间距|#36-#46 V-by-One极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【JAE FI-RE51CL|0.5mm间距|#36-#46 V-by-One极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
