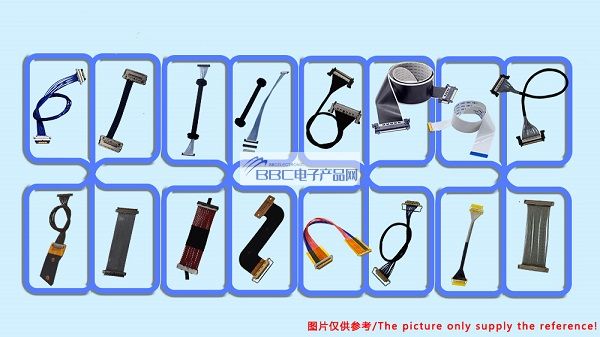

HTK LVC-C20LPMSG+极细同轴线束是一款：由HTK(日本本多通讯)公司生产的LVC系列中料号为LVC-C20LPMSG+|接点间距:0.5mm的极细同轴连接器与可适配的极细同轴线(AWG):#36 #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-HTK(日本本多通讯)LVC-C20LPMSG+|0.5mm间距|#36-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).
------------------------------------------------------------------------------------------------

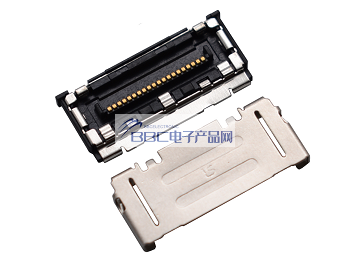

1、HONDA(本多通讯)LVC-C20LPMSG+|0.5mm间距|#36-#46极细同轴线所使用的连接器 示意图及规格与特点：
| LVC系列0.5mm间距连接器用于通过细线同轴电缆实现PC和LCD之间的互连。 |
| 特征 |
| •支持高速数据传输。 |
| •用于高密度封装的板对电缆应用。 |
| •通过减少传播偏差，尽可能多实现高速数据传输。 |
| •薄型允许减少安装空间。 |
| •采用脉冲热焊接技术，在连接过程中更大限度地减少电缆损坏。 |
| 应用 |
| PCs, LCD inverter, LCD interface |
| 一般电气性能与规格 |
| 1.料号:LVC-C30LPMSG2/2 |
| 2.0.5mm间距立式 |
| 3.额定电流：[AWG#40]0.3A AC/DC |
| 4.额定电压：50V AC |
| 5.适用温度范围：-20-+85 |
| 6.耐受电压：AC 150V（rms）/m |
| 7.绝缘电阻：最小100M欧姆/DC250V |
| 8.插座：LVC-D30SFYG3（TP） |
| 9.适用电缆：SGC:AWG#40 |
| 10.材料和饰面： |
| 外壳：LCP，黑色 |
| 触点：铜合金、金 |
| 外壳：铜合金，锡 |
------------------------------------------------------------------------------------------------
