分类： 线束线缆产品

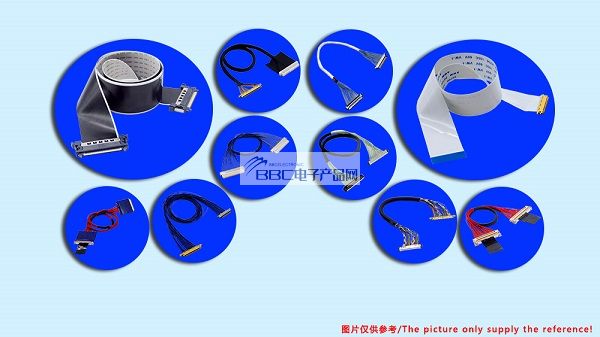

KEL XSLS20-30极细同轴线束是一款：由KEL(日本科陆)公司生产的XSLS系列中料号为XSLS20-30|接点间距:0.25mm的极细同轴连接器与可适配的极细同轴线(AWG):#44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-生产及代理销售KEL(日本科陆)XSLS20-30|0.25mm间距|#44-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).
------------------------------------------------------------------------------------------------

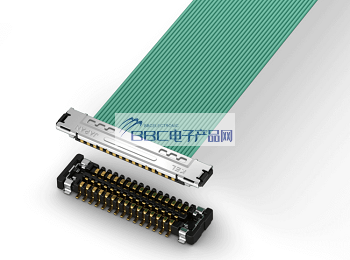

1、KEL(科陆)XSLS20-30|0.25mm间距|#44-#46极细同轴线所使用的连接器 示意图及规格与特点：
| “XSLS 系列”是用于极细同轴电缆的 0.25mm 间距连接器“XSL 系列”的堆叠连接型。间距为 0.25 mm，是业界最小的连接器，但通过准备堆叠连接类型，可以进一步节省底板的空间。与传统的“XSL 系列”相比，底板占用面积减少了 56%。此外，通过用树脂覆盖连接器的底部，可以在连接器的正下方布线。“XSLS 系列”可兼容传输特性优异的超细同轴电缆（AWG#44、AWG#46），同时也是具有优异柔韧性的电缆，可实现底板间高度灵活的连接布局。也可以通过铰链部等细管，是增加用户的底板设计自由度的产品。提供 30、40 和 52极数。 |
| 特征 |
| 连接器安装高度为1.44毫米，配合宽度为3.05毫米。 |
| 应对微同轴线缆（AWG＃44,46）。 |
| 信号线热脉冲统一焊接方式可实现稳定且高度可靠的连接。 |
| 采用金属壳噪音对策和产品强度。 |
| 多点处提供接地端子传输特点/ EMS特性。 |
| 确保了0.31 mm的有效配对长度 |
| 底板镍屏障以防止焊料浮起。 |
| 可以将电缆穿过φ2.7mm的细管。 |
| 提供特殊拆卸夹具和填缝夹具。 |
------------------------------------------------------------------------------------------------
2、
