同轴线|MCC-生产I-PEX 20634-160T-02|0.4mm间距|#36-#46极细同轴线

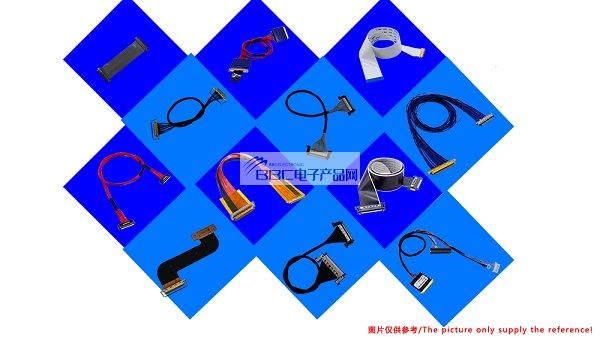

I-PEX 20634-160T-02极细同轴线束是一款：由I-PEX公司生产的CABLINE®-CA II/20680系列中料号为20634-160T-02|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG): #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-I-PEX20634-160T-02|0.4mm间距|36awg-46awg|极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

------------------------------------------------------------------------------------------------

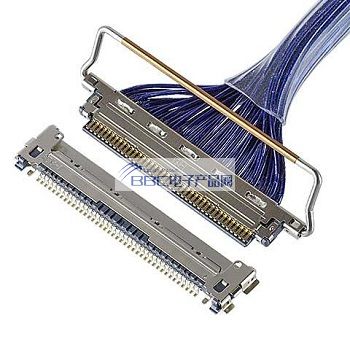

1、I-PEX 20634-160T-02|0.4mm间距|#36-#46极细同轴线所使用的连接器 示意图及规格与特点：

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢？：
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI，每种传输标准的信号通道不一样，要求的速率也不一样。二、选择合适的线材长度200mm，eDP 1.4传输标准，用多少号线材？eDP 1.4的接口，4条信号通道，要求21.6Gbit/s的传输速率。要达到这个速率，有40#、38#、36#等线材可选择。阻抗匹配：常见的极细同轴线特性阻抗是50Ω，能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的，线材更好也能相匹配。不然会因为阻抗不匹配（不连续），造成信号传输衰减较大。线材供电：40#线能过0.4A的电流，如果达不到供电标准，可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材，就可知道线材的外径（OD），根据外径确定合适的间距。40#同轴线，OD 0.35，此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。

------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的I-PEX公司的极细同轴线连接器料号或型号明细如下：

------------------------------------------------------------------------------------------------
4、极细同轴线束--I-PEX 20634-160T-02|0.4mm间距|#36-#46极细同轴线 此产品生产销售商：
BBC电子产品网--生产销售提供【I-PEX 20634-160T-02|0.4mm间距|#36-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品；如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案，欢迎通过下面方式联系我们.
