同轴线|MCC-生产HONDA(本多通讯)LVX-A30LMSG+|0.4mm间距|#38-#46极细同轴线

分类: 线束线缆产品

专业代理销售提供:连接器|线束|线缆产品

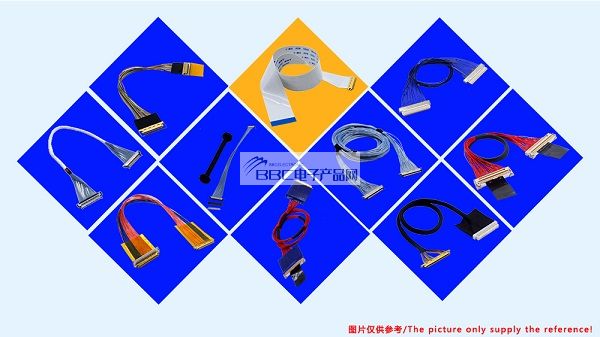

HTK LVX-A30LMSG+极细同轴线束是一款:由HTK(日本本多通讯)公司生产的LVX系列中料号为LVX-A30LMSG+|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-HTK(本多通讯)LVX-A30LMSG+|0.4mm间距|#38-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).


------------------------------------------------------------------------------------------------
1、HONDA(本多通讯)LVX-A30LMSG+|0.4mm间距|#38-#46极细同轴线所使用的连接器 示意图及规格与特点LVX-A30LMSG+.png

该系列连接器最适合在超小型电子设备(如蜂窝电话、笔记本型个人计算机和个人数字助理(PDA))内布线。与传统的柔性印刷电路(FPC)相比,最新的双轴旋转型蜂窝电话的活动铰链部分的布线可以更容易地设计。
特征
•超小型连接器,是行业中更低规格的连接器之一;
配合高度:1.2 mm
•通过采用连接器的垂直配合并在其上安装绝缘体可以在连接器的底面上设计电路图案表面和结构允许PCB电路的容易设计。
•通过将电缆插头的宽度缩小到2.8   mm的极限组装好的连接器可以穿过铰链
•可使用微型同轴电缆(42   AWG)。
•通过用金属外壳覆盖连接器,可能会产生电噪声

------------------------------------------------------------------------------------------------
2、要如何才能够正确选型好一款合适的极细同轴线呢?
开发产品时怎样选择极细同轴线束: 一、确定传输标准消费电子产品常见传输标准(协议)有DP、eDP、MIPI、USB、VBYONE、HDMI,每种传输标准的信号通道不一样,要求的速率也不一样。二、选择合适的线材长度200mm,eDP 1.4传输标准,用多少号线材?eDP 1.4的接口,4条信号通道,要求21.6Gbit/s的传输速率。要达到这个速率,有40#、38#、36#等线材可选择。阻抗匹配:常见的极细同轴线特性阻抗是50Ω,能与板端PBC传输相匹配。如果板端的设计特性阻抗是其他的,线材更好也能相匹配。不然会因为阻抗不匹配(不连续),造成信号传输衰减较大。线材供电:40#线能过0.4A的电流,如果达不到供电标准,可以增加供电的pin脚或者更换合适的电子线供电。三、选择连接器选择好线材,就可知道线材的外径(OD),根据外径确定合适的间距。40#同轴线,OD 0.35,此时有0.4-0.5间距的连接器可选择。再考虑连接器的尺寸、pin脚数、拔插方向等因素选择合适的连接器。


------------------------------------------------------------------------------------------------
3、本公司生产的极细同轴线束所使用的HOVDA公司的极细同轴线连接器料号或型号明细如下

我司可生产的 HOVDA品牌类的同轴线连接器料号清单表
LVC-D10LPMSG+LVC-D10SFYG+LVC-C20LPMSG+LVC-D20LPMSG+ LVC-D20SFYG3+
LVC-C30LPMSG+LVC-C30SFYG+LVC-C40SFYG+LVC-C40LPMSG+LVD-A30LMSG+
LVD-A30SFYG+LVD-A30SFYG-TPLVD-A50LMSG+LVD-A50SFYG+LVD-A40LMSG+
LVD-A40SFYG+LVX-A40LMSG+LVX-A40SFYG+LVX-A30LMSG+LVX-A30SFYG+

------------------------------------------------------------------------------------------------
4、极细同轴线束--HONDA(本多通讯)LVX-A30LMSG+|0.4mm间距|#38-#46极细同轴线 此产品生产销售商:
BBC电子
产品网--生产销售提供【HONDA(本多通讯)LVX-A30LMSG+|0.4mm间距|#38-#46极细同轴线】以及I-PEX、JAE、HRS、HONDA、KEL等品牌生产的极细同轴类连接器与32AWG-46AWG极细同轴线以及1.25PH-0.25PH间距焊接类连接器加工组合而成的Micro Coaxial Cable线束组立产品;如果您想购买或了解我们可提供哪些(极细同轴线束|Micro Coaxial Cable线束组立产品)解决方案,欢迎通过下面方式联系我们.
